Akkutex Projekt anfragen

Ansprechpartner und Entladeprüfung in Stemwede

Kapazitäten bis 75.000 mAh

LiPo, Li-Ion, LiFePO4, Semi-Solid-State

Nachweise und Dokumente für die Serie, Prüfung nach IEC 62133 auf Wunsch

Entladekurven der Zellen, die wir liefern

Wählen Sie eine Messung und fahren Sie mit der Maus oder dem Finger über die Kurve. Sie sehen die entnommene Kapazität, die Zellspannung und die Spannung im 6S-Pack. Die Kurven zeigen einige Zellen aus unserem Programm.

Entladung mit 240 AZelle 87 × 187 mm, 7,5C, bis 2,5 V
Zelle 87 × 187 mm
Zelle 91 × 180 mm, Strom
Zelle 91 × 180 mm, Temperatur
31,4 Ahentnommen
2,50 VZellspannung
15,0 VPack 6S

Zwei lieferbare 32-Ah-Zellen, unterschieden nach Format. Zelle 87 × 187 mm, wie im Beispielpack: drei Zellen mit 240 A bis 2,5 V. Zelle 91 × 180 mm: Stromreihe bei Raumtemperatur, Temperaturreihe mit 240 A, bei −20 °C mit 10 A. Wählen Sie eine Messung und fahren Sie über die Kurve.

Woran Akku-Projekte in der Praxis hängen

Vier Punkte, die Entwickler und Einkäufer immer wieder aufhalten, und was wir dagegen tun.

Das ProblemUnsere Antwort

Der Standardakku passt nicht in den Bauraum oder hat den falschen Stecker.

Wir legen Zellenzahl, Kapazität, Bauform, Kabellänge und Stecker auf Ihr Gerät aus. Eine Schutzschaltung (PCB) kommt dazu, wenn Sie sie brauchen.

Die Werte aus dem Datenblatt werden unter Last nicht erreicht.

Wir entladen Stichproben in Stemwede unter Last und zeichnen Strom und Spannung auf. So sehen wir, ob die angegebenen C-Raten im Betrieb erreicht werden.

Einkauf und Qualitätssicherung brauchen Unterlagen, bevor ein Teil freigegeben wird.

Für die Serienproduktion stellen wir die erforderlichen Nachweise und Dokumente zur Verfügung: UN-38.3-Prüfbericht, Sicherheitsdatenblatt (MSDS), Datenblätter auf Deutsch und Englisch, RoHS- und REACH-Erklärungen und Lieferantenerklärungen zum Warenursprung. Prüfung nach IEC 62133 auf Wunsch.

Der Hersteller sitzt in Fernost, Rückfragen dauern.

Ihr Ansprechpartner sitzt in Stemwede. Wir stimmen die Auslegung mit Ihnen ab und steuern Muster und Serie bei unseren Partnern in China.

Was wir für Industriekunden entwickeln

Die Beispiele auf dieser Seite zeigen nur einen Ausschnitt. Wir liefern viele weitere Packs und Zellen.

Hochstrom-Akkupacks für Drohnen und UAV

Hohe Entladeraten, Kapazitäten bis 75.000 mAh, Stichproben unter Last geprüft.

Semi-Solid-State-Akkupack 8S1P, 64.000 mAh, mit QS8-Stecker und Balancerkabel

Beispiel: Semi-Solid-State-Pack 8S1P, 64.000 mAh, 31,2 V, 1.997 Wh, max. 640 A (10C). QS8-Stecker mit Antiblitz und 8 AWG, Balancer JST-XH. 230 × 121 × 82 mm, ca. 4.410 g.

Datenblatt (PDF)

Konfektionierte Akkupacks

Nach Ihrer Spezifikation: Zellenzahl, Kapazität, Schutzschaltung (PCB), Kabellänge, Stecker und Bauform.

Li-Ion-Akkupack 2S1P, 2800 mAh, mit MPX-Stecker, Uni-Stecker und Balancerkabel

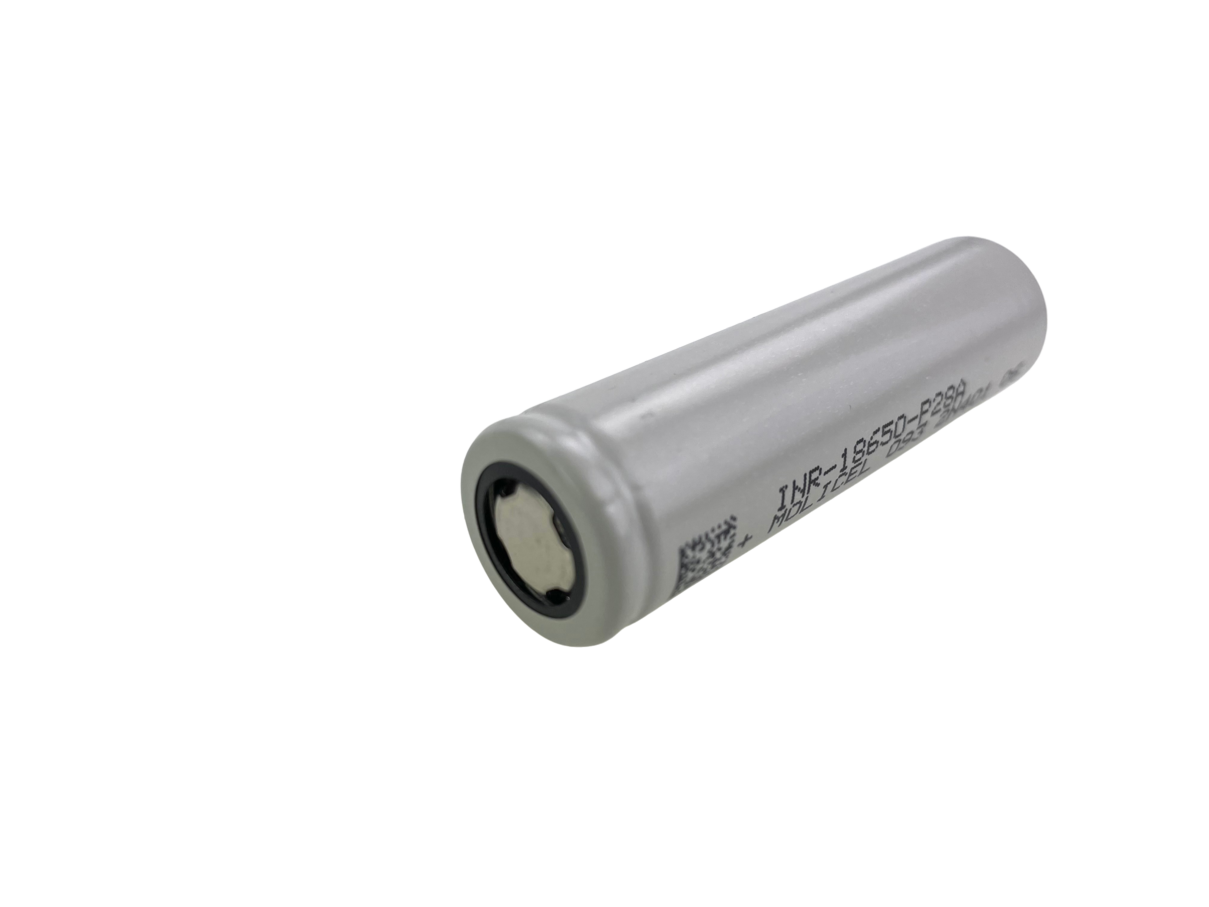

Beispiel: Lithium-Ionen-Pack 2800 mAh, 2S1P, 7,4 V, 20,72 Wh, Zellen Molicel INR18650-P28A, bis 35 A. MPX-Stecker mit 14 AWG, Uni-Stecker, Balancer JST-XH, ohne PCB. 70 × 37 × 20 mm, ca. 114 g.

Datenblatt (PDF)

Einzelzellen in Stückzahlen

LiPo, Li-Ion, LiFePO4 und Semi-Solid-State, als Einzelzelle oder in Serie. Auf Wunsch mit eingebauter Schutzschaltung (PCB) und Anschlusskabel.

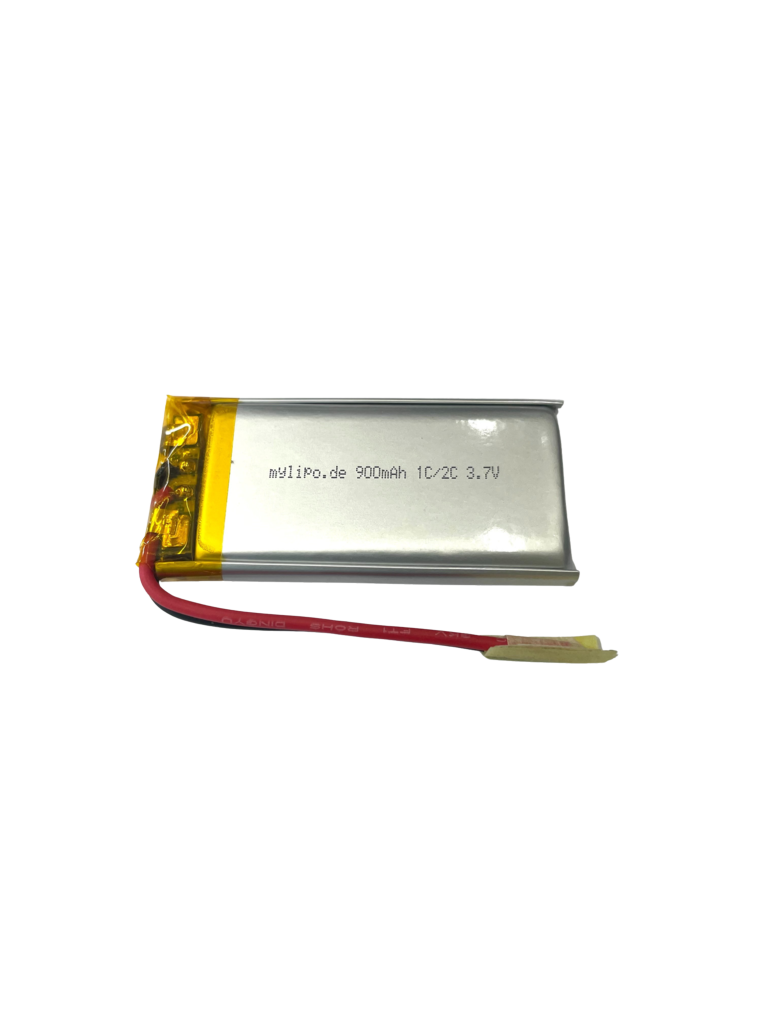

LiPo-Zelle 1S, 900 mAh, mit eingebauter Schutzschaltung und Anschlusskabel

Beispiel: LiPo 1S, 3,7 V, 900 mAh, 1C, mit PCB

Datenblatt (PDF)

Kabel, Steckverbinder und Zubehör

Stecksysteme wie XT, AS150, QS8 oder JST, Silikonkabel und Balancer-Anschlüsse.

Passend zu Ihrem Pack konfektioniert

Gefahrgutversand für Lithium-Akkus

Auch für Akkus über 100 Wh (Klasse 9).

Innerhalb Deutschlands und an Gewerbekunden in Europa

Wir beliefern unter anderem Unternehmen aus: Automobilindustrie, Modellbahn und Modellbau, Kommunikations- und Systemtechnik, Drohnen und UAV.

Ein Beispiel mit Zahlen: 6S1P, 32 Ah

Semi-Solid-State-Pack für Multicopter, einer von vielen Packs aus unserem Programm. Kundenspezifisch ändern wir Verschaltung, Stecker, Kabellänge und Bauform.

Semi-Solid-State-Pack 6S1P 32 Ah mit QS8-Stecker

Semi-Solid-State-Pack mit QS8-Antiblitz-Stecker

Nennspannung22,2 V
Kapazität32.000 mAh
Energie710 Wh
Gewichtca. 2.666 g
Dauerstrom160 A (5C)
Kurzzeitig320 A (10C)
Abmessungen205 × 87 × 74 mm
AnschlussQS8 Antiblitz, 8 AWG

Laufzeit abschätzen

32 min
Laufzeit bei konstantem Strom
1,9CC-Rate
1,33 kWLeistung
710 WhEnergie
Im Dauerbereich bis 160 A Alle Kenndaten und Messkurven

Richtwert: Nennkapazität geteilt durch Strom, Leistung bei Nennspannung. Bei hohem Strom sinkt die nutzbare Kapazität. Gemessen bei 240 A: 29,5 bis 31,4 Ah je Zelle.

Kapazität über 600 Zyklen

Einzelzelle, Laden und Entladen mit 9,5 A zwischen 4,2 und 2,5 V. Nach 600 Zyklen sind 84,7 % der Anfangskapazität übrig. Innenwiderstand vor dem Test 1,1 mΩ, danach 0,9 mΩ.

Was Sie bei uns nachprüfen können

Firmengebäude von Akkutex in Stemwede mit Logo über dem Eingang
Im Westerfeld 10, 32351 Stemwede

Wir sagen, wo gefertigt wird

Entwicklung, Stichprobenprüfung und Versand erfolgen in Stemwede. Muster und Serie fertigen unsere Partner in China. Dort wird jede Einzelzelle geprüft, die Zellen einer Serie werden aufeinander abgestimmt.

Messwerte zum Nachlesen

Entladekurven und Zyklentests zeigen wir mit den Prüfbedingungen: Strom, Spannungsgrenzen, Zahl der Zellen.

Entladeprüfung in Stemwede

Stichproben entladen wir unter Last und zeichnen dabei Strom und Spannung auf.

Ansprechpartner mit Namen

Sascha Allhorn, Geschäftsführer, 05745 7144968, sascha.allhorn@akkutex.de

Heiko Krüger, Geschäftsführer, 05745 7144967, heiko.krueger@akkutex.de

Vom Muster zur Serie

Anfrage

Sie nennen Spannung, Dauer- und Spitzenstrom, Laufzeit oder Kapazität, Bauraum, Stecker und geplante Stückzahl. Wenn noch nicht alles feststeht, ist das kein Problem. Wir gehen Ihre Anforderungen mit Ihnen am Telefon oder per E-Mail durch und suchen gemeinsam die Zelle und Verschaltung, die zu Ihrem Gerät passt.

Muster

Unsere Partner in China fertigen die ersten Packs nach unserer Auslegung. Sie testen sie in Ihrem Gerät.

Prüfung

Stichproben prüfen wir in Stemwede unter Last.

Serie

Serienfertigung bei unseren Partnern in China, Versand aus Stemwede. Die erforderlichen Nachweise und Dokumente stellen wir zur Verfügung.

Schicken Sie uns Ihre Eckdaten

Spannung, Strom und Bauraum reichen für den Anfang. Wir melden uns mit einem Zellvorschlag und der passenden Verschaltung.

Oder rufen Sie an
05745 7144969
E-Mail
info@akkutex.de
Ihre Angaben verwenden wir nur für diese Anfrage.
